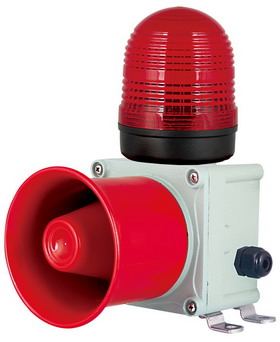

K220-ASG聲、光報警器技術參數

1.堅固工業用,重負荷、船用產品

2.采用引進技術自主設計，將LED長亮/閃亮警示燈,信號燈與揚聲器相結合構成重負荷聲光組合產品

3.鋁合金底座，防水耐腐蝕.,安裝簡單實用.

4.產品內部配裝有音調選擇開關及音量調節器，使用者可以根據需求相應的調節音調和音量大小,詳細的選擇方式見下表

5.可根據用戶需求選擇壁裝式.定制磁吸安裝式

6.適合用于各種天車,行車,起重機、輸送設備,港口碼頭,船舶機械、鋼鐵產業現場、石油化工行業,室外成套設備等

7.燈罩顏色 :紅色-R    黃-Y    綠-G     藍-B   白-W

8.閃亮次數 : 60~80/mim

9.音量 : Max.120dB

10.材質 : 燈罩-PC, 身體-壓鑄鋁DIECAST Al, 喇叭外殼:-PC, 反光鏡-耐熱性ABS

12.保護等級 : IP56

13.圖片的產品安裝防水接頭，安裝船舶用填料函的產品可以定做

14.遙控,光控,紅外線控制,停電聲光報警,帶蓄電池聲光報警,語音提示等特殊要求可按用戶要求定制

產品規格

型號

內裝音

電壓

電流

重量

音量

顏色

K220-A

WS-警告音12音

DC12V

1.170A

2.56Kg

120dB

紅-R

WP-特殊警告12音

DC24V

0.995A

120dB

黃-A

WM-音樂音20音

AC110V

0.272A

2.89Kg

120dB

綠-G

WA-警報音20音

AC220V

0.131A

118dB

藍-B

WV10-10段語音

AC380V

0.099A

118dB

白-W

超高亮LED(HL型)產品,船舶用青銅外殼產品(Brass)和特殊電壓產品(48V, 440V 等)可以定做

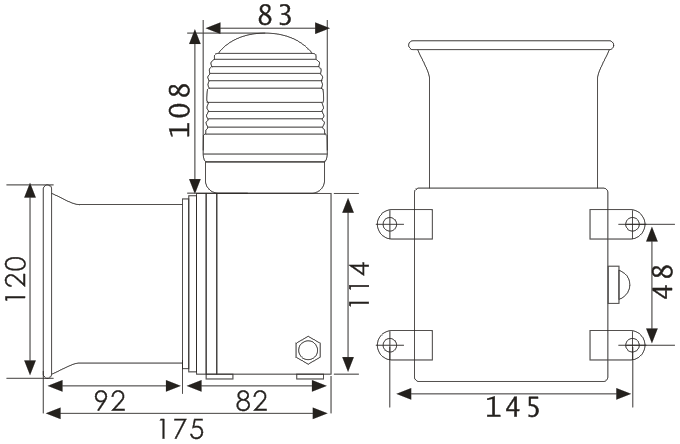

* 外形安裝圖

* 接線方法

電源線 引入口(CABLE ENTRY)

1.使用防水接頭或者船舶用填料函

2.電源線 接入口:標準規格 : PF 1/2

3.引入口 PF 3/4 尺寸可以定做

接線方法

1.AC交流電源產品：不用分正負極,直接連接電源.

2.DC直流電源產品：黑色線端子連接在負極(-)。

3.為了更安全的連接,電源線的端部使用冷壓接線端子“O"型"U"型

定做產品(-LC型)引出電源線和信號線。

1.引出電源線規格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信號線規格: UL1007-NO.22(0.3sq) 400mm

* 使用時注意事項

1.本產品是室外用防水、防塵結構的產品，連接電源線或操作其他開關等作業時，進行拆卸、裝配的時候必須把各部位的固定螺栓擰緊，保證產品防水、防塵性能。

2.電源線連接入口用防水用接頭或防爆型接頭，保證產品的封閉性能。 沒有封閉電源線入口的狀態放在室外時，會因水分或灰塵等異物的侵入而損傷產品。

3.使用的電壓比額定電壓上升或下降的幅度過大的時候會縮短產品的壽命或導致產品動作不良等問題。請保證使用電壓在額定電壓的±5% 以內的范圍。

4.燈罩或者身體的表面,接觸帶腐蝕性的化學物質的時候會損傷產品導致產品變形或退色等問題，用戶要特別注意。

5.不要給產品強的沖擊，這會成為部件的損壞或斷路的原因

6.不要把外露在產品上的電線強制的拉長。 這是引起產品故障的原因之一。

* 信號音的選擇和接線方法

音色種類的選擇方法

選購形式(LC):-利用外部接點控制

標準形式:-利用內部開關

1.本產品內部有12種報警和20種音樂聲選擇，標準產品（利用內部選擇音色選擇開關）上可以利用音的選擇開關(左圖)選擇音的種類

2.利用外部觸點選擇音的方法是定做型的產品(-LC)的接線，參考左圖項內容選音的種類。

音量大小的調節方法

1.本產品內部電路板上有音量調節裝置(左圖)。調節器向順時針的方向旋轉，音量增加，逆時針的方向旋轉音量減少。

請用戶仔細閱讀使用說明書和參考產品結構圖按照正確的使用方法操作.

* 信號燈的長亮/閃亮選擇

為了方便用戶的使用，安裝板上有長亮/閃亮選擇開關。希望仔細閱讀使用說明書和參考產品結構圖按照正確的方法操作。

1.燈罩(保護網)的分離:把固定燈罩固定環(保護網)的螺栓(M4螺栓 4EA)擰開，分離燈罩固定環(保護網)和燈罩，確認LED線路板上的長亮/閃亮選擇開關。(如下圖)

2.長亮/閃亮動作選擇開關:

a). 用長亮/閃亮選擇開關，選擇需要的動作

b). 開關在L的位置的時候常亮。

c). 在LF的位置的時候閃亮。

* 型號選擇

K220-A

- WS   -

220   -

R(紅色)

LC

型號

音色

電壓

顏色

音色

技術資料下載(download)

K220-A

WS(警告音)

12-DC12V

R(紅色)

無(None)選擇內部開

下載(download)

ZGBJ-K220

WP(告警音)

24-DC24V

G(綠色)

JCBJ-K220

WM(音樂音)

110-AC110V

Y(黃色)

LC(Order)選擇外部接點

YKBJ-K220A

WA(警報音)

220-AC220V

B(藍色)

報警聲音試聽

K220ALH

WV10(10段語音)

380-AC380V

W(白色)
